一．產品簡介
FCS249是移動式氣溶膠發生校準系統，可生成特定濃度的氣溶膠。該裝置包含氣溶膠發生、流量調節和干燥功能，系統覆蓋顆粒濃度范圍較廣。各種工作點的設置參數可以保存在系統中，只需按下按鈕即可訪問。

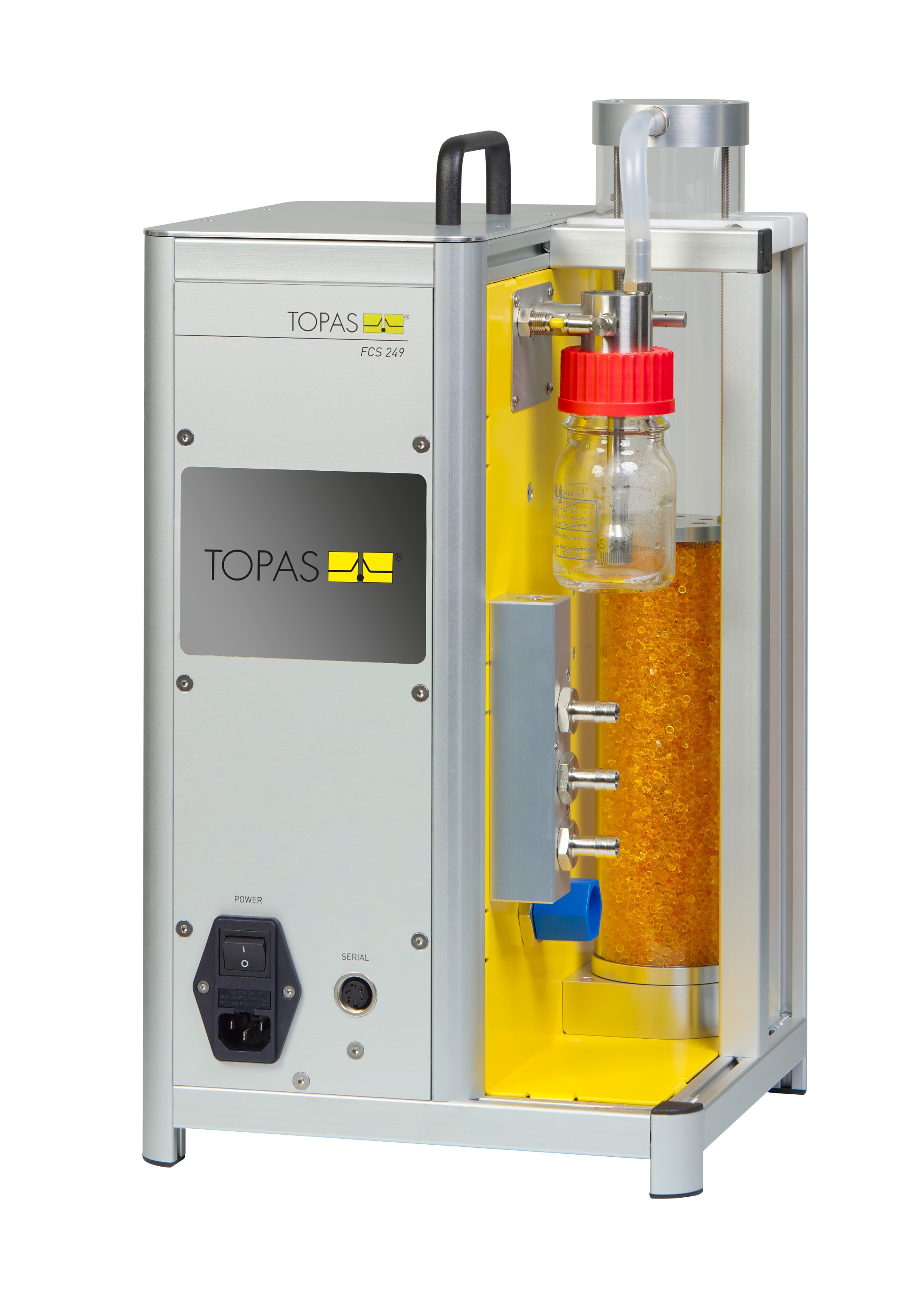

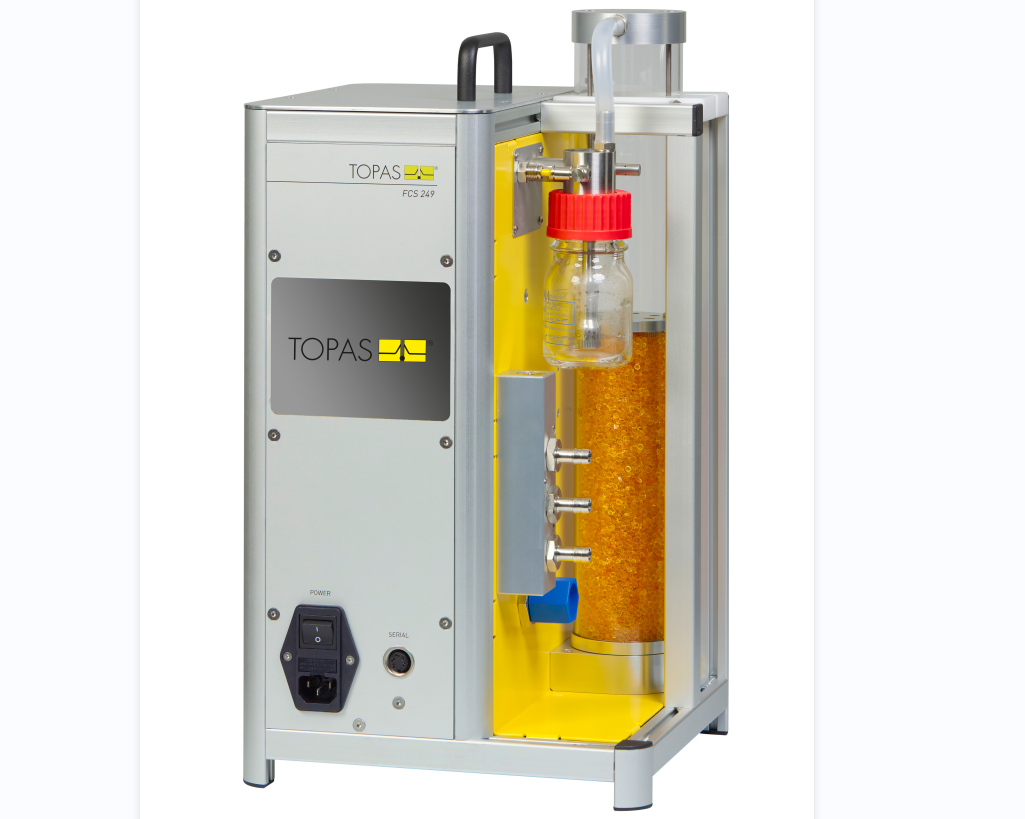

圖1 現場校準系統FCS249（用于生成驗證和校準測試氣溶膠）

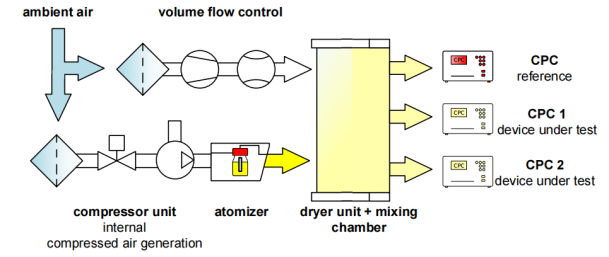

圖2 FCS 249原理示意圖
二．應用
l 氣溶膠檢測裝置的校準和驗證
l 機動車定期技術檢查（PTI）中顆粒物計數設備的對比測試
l 道路排放測試設備（PEMS）的線性度驗證
三．特性
l 移動式系統可生成確定的校準氣溶膠（需要電源）
l 無干擾氣溶膠采樣
l 5個自定義工作點（包括零計數率）
四．操作原理
氣溶膠的準備：
1、通過雙物質噴嘴將氣溶膠物質分散在空氣中。
2、在干燥裝置中干燥氣溶膠（根據需要）。
3、供應無顆粒物混合空氣，調節濃度范圍和氣溶膠體積流量。
4、根據需要可將參考?xì)馊苣z進行分離。
五．應用實例
為了最大程度地減少顆粒物排放，機動車輛的尾氣處理系統受到嚴格的控制。到目前為止，排氣口的顆粒負載是通過不透明度測量來確定的。優化的發動機和尾氣處理系統顯著減少了顆粒排放，因此需要使用更靈敏的廢氣檢測方法。一種是確定粒子數濃度（例如使用凝結核粒子計數器或電子氣溶膠監測器）。這些測量設備必須定期校準，并應以較短的時間間隔對照參考測量系統進行驗證。

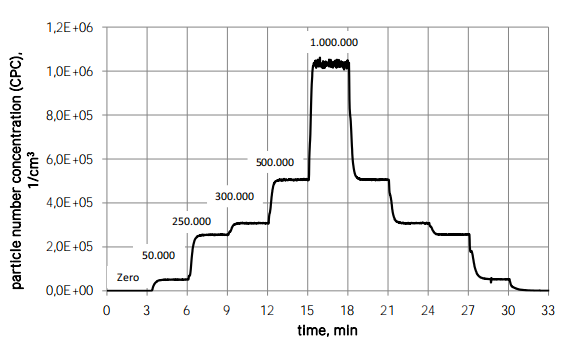

圖3 當使用0.9wt%NaCl水溶液(藥用生理鹽水溶液)時，
可以測試不同濃度水平的氣溶膠(平均粒徑70nm±20nm)
這些參考?xì)馊苣z由FCS249提供。通過集成的觸摸顯示屏，可以選擇所需的工作點。
六．附件
l 硅膠（1 kg）干燥劑

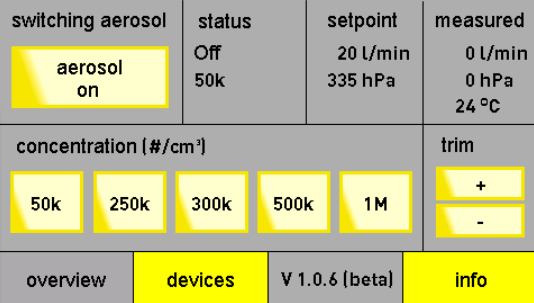

圖4 FCS 249操作與集成觸摸顯示
七．技術參數
參數設定 | 顆粒數濃度1/cm3 |
范圍 | 20×104～106 /cm3 |
設置時間 | 約30min |
氣溶膠物質 | 液體(油、懸浮液或鹽溶液) |
溶液量 | 40～80mL |
安全壓力 | 200 hPa (200 mbar，2,9 psi) |
氣溶膠出口 | 最大20 L/min |
電源 | 230 VAC，0.34 A,50/60 Hz |
空氣 | 內部 |
噪聲 | LpA 59 dB(A) ± 3 dB(A) |
尺寸w×h×d | 240 × 520 × 350 mm |
重量 | 15.2kg |
標準 | VkBl. 2021, Heft 11, VO-Nr.133, S. 640 |
彩頁下載：
參考文獻：
Vasilatou K., W?lchli C., Auderset K., Burtscher H., Hammer T., Giechaskiel B. and Melas A. Effects of the test aerosol on the performance of periodic technical inspection particle counters Journal of Aerosol Science 172 (2023) 0, 1 - 14
Melas A., Vasilatou K., Suarez-Bertoa R. and Giechaskiel B. Laboratory measurements with solid particle number instruments designed for periodic technical inspection (PTI) of vehicles Measurement 215 (2023) 0, 1 - 11
Giechaskiel B. and Melas A. Impact of material on response and calibration of particle number systems. Atmosphere 13 (2022) 11, 1 - 17
Giechaskiel B. and Melas A. Comparison of particle sizers and counters with soot-like, salt, and silver particles. Atmosphere 13 (2022) 10, 1 - 20
G?hler D., Oelschl?gel K., Hillemann L. and Giger-Pabst U. Characterisation of size-selective aerosol particle deposition in porcine pneumoperitoneum 11th International Aerosol Conference (IAC 2022) 0 (2022) 0,
